Konsep Jaringan WAN

DEFINISI JARINGAN KOMPUTER

----- Dengan berkembangnya teknologi komputer dan komunikasi suatu model komputer tunggal yang melayani seluruh tugas-tugas komputasi suatu organisasi kini telah diganti dengan sekumpulan komputer yang terpisah-pisah akan tetapi saling berhubungan dalam melaksanakan tugasnya, sistem seperti ini disebut jaringan komputer (computer network)

----- Kita akan menggunakan istilah jaringan komputer untuk mengartikan suatu himpunan interkoneksi sejumlah komputer yang autonomous. Dua buah komputer dikatakan terinterkoneksi bila keduanya dapat saling bertukar informasui. Betuk koneksinya tidak harus melalui kawat tembaga saja melainkan dapat emnggunakan serat optik, gelomabng mikro, atau satelit komunikasi.

----- Untuk memahami istilah jaringan komputer sering kali kita dibingungkan dengan sistem terdistribusi (distributed system). Kunci perbedaannya adalah bahwa sebuah sistem terdistribusi, keberadaan sejumlah komputer autonomous bersifat transparan bagi pemakainya. Seseorang dapat memberi perintah untuk mengeksekusi suatu program, dan kemudian program itupun akan berjalan dan tugas untuk memilih prosesor, menemukan dan mengirimkan file ke suatu prosesor dan menyimpan hasilnya di tempat yang tepat mertupakan tugas sistem operasi. Dengan kata lain, pengguna sistem terditribusi tidak akan menyadari terdapatnya banyak prosesor (multiprosesor), alokasi tugas ke prosesor-prosesor, alokasi f\ile ke disk, pemindahan file yang dfisimpan dan yang diperlukan, serta fungsi-fungsi lainnya dari sitem harus bersifat otomatis.

----- Pada suatu jaringan komputer, pengguna harus secara eksplisit log ke sebuah mesin, secara eksplisit menyampaikan tugasnya dari jauh, secara eksplisity memindahkan file-file dan menangani sendiri secara umum selusurh manajemen jaringan. Pada sistem terdistribusi, tidak ada yang perlu dilakukan secara eksplisit, sermunya sudah dilakukan secara otomatis oleh sistem tanpa sepengetahuan pemakai.
Dengan demikian sebuah sistem terdistribusi adalah suatu sistem perangkat lunak yang dibuat pada bagian sebuah jaringan komputer. Perangkat lunaklah yang menentukan tingkat keterpaduan dan transparansi jarimngan yang bersangkutan. Karena itu perbedaan jaringan dengan sistem terdistribusi lebih terletak pada perangkat lunaknya (khususnya sistem operasi), bukan pada perangkat kerasnya.

MANFAAT JARINGAN KOMPUTER

Sebelum membahas kita masalah-masalah teknis lebih mendalam lagi, perlu kiranya diperhatikan hal-hal yang membuat orang tertarik pada jaringan komputer dan untuk apa jaringan ini digunakan. Manfaat jaringan komputer bagi manusia dapat dikelompokkan pada jaringan untuk perusahaan, jaringan untuk umum, dan masalah sosial jaringan.

MACAM JARINGAN KOMPUTER

Dalam mempelajari macam-macam jaringan komputer terdapat dua klasifikasi yang sangat penting yaitu teknologi transmisi dan jarak. Secara garis besar, terdapat dua jenis teknologi transmisi yaitu jaringan broadcast dan jaringan point-to-point

a. Jaringan broadcast

memiliki saluran komunikasi tunggal yang dipakai bersama-sama oleh semua mesin yang ada pada jaringan.
Pesan-pesan berukuran kecil, disebut paket, yang dikirimkan oleh suatu mesin akan diterima oleh mesin-mesin lainnya. Field alamat pada sebuah paket berisi keterangan tentang kepada siapa paket tersebut ditujukan. Saat menerima paket, mesin akan mencek field alamat. Bila paket terserbut ditujukan untuk dirinya, maka mesin akan memproses paket itu , bila paket ditujukan untuk mesin lainnya, mesin terserbut akan mengabaikannya.

b. Jaringan point-to-point

terdiri dari beberapa koneksi pasangan individu dari mesin-mesin. Untuk mengirim paket dari sumber ke suatu tujuan, sebuah paket pad ajringan jenis ini mungkin harus melalui satu atau lebih mesin-mesin perantara. Seringkali harus melalui baynak route yang mungkin berbeda jaraknya. Karena itu algoritma rout memegang peranan penting pada jaringan point-to-point.
Pada umumnya jaringan yang lebih kecil dan terlokalisasi secara geografis cendurung memakai broadcasting, sedangkan jaringan yang lebih besar menggunakan point-to-point.
Kriteria alternatif untuk mengklasifikasikan jaringan adalah didasarkan pada jaraknya.

LOCAL AREA NETWORK

Local Area Network (LAN) merupakan jaringan milik pribadi di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer.

LAN seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor perusahaan atau pabrik-pabrik untuk memakai bersama resource (misalnya, printer, scanner) dan saling bertukar informasi. LAN dapat dibedakan dari jenis jaringan lainnya berdasarkan tiga karakteristik: ukuran, teknologi transmisi dan topologinya.

LAN mempunyai ukuran yang terbatas, yang berarti bahwa waktu transmisi pada keadaan terburuknya terbatas dan dapat diketahui sebelumnya. Dengan mengetahui keterbatasnnya, menyebabkan adanya kemungkinan untuk menggunakan jenis desain tertentu. Hal ini juga memudahkan manajemen jaringan.
LAN seringkali menggunakan teknologih transmisi kabel tunggal. LAN tradisional beroperasi pada kecepatan mulai 10 sampai 100 Mbps (mega bit/detik) dengan delay rendah (puluhan mikro second) dan mempunyai faktor kesalahan yang kecil. LAN-LAN modern dapat beroperasi pada kecepatan yang lebih tinggi, sampai ratusan megabit/detik.

Terdapat beberapa macam topologi yang dapat digunakan pada LAN broadcast. Pada jaringan bus (yaitu kabel liner), pada suatu saat sebuah mesin bertindak sebagai master dan diijinkan untuk mengirim paket. Mesin-mesin lainnya perlu menahan diri untuk tidak mengirimkan apapun. Maka untuk mencegah terjadinya konflik, ketika dua mesin atau lebih ingin mengirikan secara bersamaan, maka mekanisme pengatur diperlukan. Me4kanisme pengatur dapat berbentuk tersentralisasi atau terdistribusi. IEEE 802.3 yang populer disebut Ethernet merupakan jaringan broadcast bus dengan pengendali terdesentralisasi yang beroperasi pada kecepatan 10 s.d. 100 Mbps. Komputer-komputer pada Ethernet dapat mengirim kapan saja mereka inginkan, bila dua buah paket atau lebih bertabrakan, maka masing-masing komputer cukup menunggu dengan waktu tunggu yang acak sebelum mengulangi lagi pengiriman.

Sistem broadcast yang lain adalah ring, pada topologi ini setiap bit dikirim ke daerah sekitarnya tanpa menunggu paket lengkap diterima. Biasanya setiap bit mengelilingi ring dalam waktu yang dibutuhkan untuk mengirimkan beberapa bit, bahkan seringkali sebelum paket lengkap dikirim seluruhnya. Seperti sistem broadcast lainnya, beberapa aturan harus dipenuhi untuk mengendalikan access simultan ke ring. IEEE 802.5 (token ring) merupakan LAN ring yang populer yang beroperasi pada kecepatan antara 4 s.d 16 Mbps.

Berdasarkan alokasi channelnya, jaringan broadcast dapat dibagi menjadi dua, yaitu statik dan dinamik. Jenis al;okasi statik dapat dibagi berdasarkan waktu interval-interval diskrit dan algoritma round robin, yang mengijinkan setiap mesin untuk melakukan broadcast hanya bila slot waktunya sudah diterima. Alokasi statik sering menyia-nyiakan kapasitas channel bila sebuah mesin tidak punya lgi yang perlu dikerjakan pada saat slot alokasinya diterima. Karena itu sebagian besar sistem cenderung mengalokasi channel-nya secara dinamik (yaitu berdasarkan kebutuhan).

Metoda alokasi dinamik bagi suatu channel dapat tersentralisasi ataupun terdesentralisasi. Pada metoda alokasi channel tersentralisasi terdapat sebuah entity tunggal, misalnya unit bus pengatur, yang menentukan siapa giliran berikutnya. Pengiriman paket ini bisa dilakukan setelah menerima giliran dan membuat keputusan yang berkaitan dengan algoritma internal. Pada metoda aloksi channel terdesentralisasi, tidak terdapat entity sentral, setiap mesin harus dapat menentukan dirinya sendiri kapan bisa atau tidaknya mengirim.

METROPOLITAN AREA NETWORK

Metropolitan Area Network (MAN) pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya memakai teknologi yang sama dengan LAN. MAN dapat mencakup kantor-kantor perusahaan yang berdekatan dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum. MAN biasanya mamapu menunjang data dan suara, dan bahkan dapat berhubungan dengan jaringan televisi kabel. MAN hanya memiliki sebuah atau dua buiah kabel dan tidak mempunyai elemen switching, yang berfungsi untuk mengatur paket melalui beberapa output kabel. Adanya elemen switching membuat rancangan menjadi lebih sederhana.

Alasan utama memisahkan MAN sebagai kategori khusus adalah telah ditentukannya standart untuk MAN, dan standart ini sekarang sedang diimplementasikan. Standart tersebut disebut DQDB (Distributed Queue Dual Bus) atau 802.6 menurut standart IEEE. DQDB terdiri dari dua buah kabel unidirectional dimana semua komputer dihubungkan, seperti ditunjukkan pada gambar 1.2. Setiap bus mempunyai sebuah head–end, perangkat untuk memulai aktivitas transmisi. Lalulintas yang menuju komputer yang berada di sebelah kanan pengirim menggunakan bus bagian atas. Lalulintas ke arah kiri menggunakan bus yang berada di bawah.

WIDE AREA NETWORK

Wide Area Network (WAN) mencakup daerah geografis yang luas, sertingkali mencakup sebuah negara atau benua. WAN terdiri dari kumpulan mesin yang bertujuan untuk mejalankan program-program aplikasi.
mesin-mesin ini sebagai host. Istilah End System kadang-kadang juga digunakan dalam literatur. Host dihubungkan dengan sebuah subnet komunikasi, atau cukup disebut subnet. Tugas subnet adalah membawa pesan dari host ke host lainnya, seperti halnya sistem telepon yang membawa isi pembicaraan dari pembicara ke pendengar. Dengan memisahkan aspek komunikasi murni sebuah jaringan (subnet) dari aspek-aspek aplikasi (host), rancangan jaringan lengkap menjadi jauh lebih sederhana.

Pada sebagian besar WAN, subnet terdiri dari dua komponen, yaitu kabel transmisi dan elemen switching. Kabel transmisi (disebut juga sirkuit, channel, atau trunk) memindahkan bit-bit dari satu mesin ke mesin lainnya.
Element switching adalah komputer khusus yang dipakai untuk menghubungkan dua kabel transmisi atau lebih. Saat data sampai ke kabel penerima, element switching harus memilih kabel pengirim untuk meneruskan pesan-pesan tersebut. Sayangnya tidak ada terminologi standart dalam menamakan komputer seperti ini. Namanya sangat bervariasi disebut paket switching node, intermidiate system, data switching exchange dan sebagainya.

Sebagai istilah generik bagi komputer switching, kita akan menggunakan istilah router. Tapi perlu diketahui terlebih dahulu bahwa tidak ada konsensus dalam penggunaan terminologi ini. Dalam model ini, seperti ditunjukkan oleh gambar 1.4 setiap host dihubungkan ke LAN tempat dimana terdapat sebuah router, walaupun dalam beberapa keadaan tertentu sebuah host dapat dihubungkan langsung ke sebuah router. Kumpulan saluran komunikasi dan router (tapi bukan host) akan membentuk subnet.

Istilah subnet sangat penting, tadinya subnet berarti kumpulan kumpulan router-router dan saluran-sakuran komunikasi yang memindahkan paket dari host host tujuan. Akan tatapi, beberpa tahun kemudian subnet mendapatkan arti lainnya sehubungan dengan pengalamatan jaringan.

Pada sebagian besar WAN, jaringan terdiri dari sejumlah banyak kabel atau saluran telepon yang menghubungkan sepasang router. Bila dua router yang tidak mengandung kabel yang sama akan melakukan komunikasi, keduanya harus berkomunikasi secara tak langsung melalui router lainnya. ketika sebuah paket dikirimkan dari sebuah router ke router lainnya melalui router perantara atau lebih, maka paket akan diterima router dalam keadaan lengkap, disimpan sampai saluran output menjadi bebas, dan kemudian baru diteruskan.

Subnet yang mengandung prinsip seperti ini disebut subnet point-to-point, store-and-forward, atau packet-switched. Hampir semua WAN (kecuali yang menggunakan satelit) memiliki subnet store-and-forward.
Di dalam menggunakan subnet point-to-point, masalah rancangan yang penting adalah pemilihan jenis topologi interkoneksi router. Gambar 1.5 menjelaskan beberapa kemungkinan topologi. LAN biasanya berbentuk topologi simetris, sebaliknya WAN umumnya bertopologi tak menentu.

JARINGAN WORKGROUP, LAN & WAN

Penggabungan teknologi komputer dan komunikasi berpengaruh sekali terhadap bentuk organisasi sistem komputer. Dewasa ini, konsep "pusat komputer", dalam sebuah ruangan yang berisi sebuah komputer besar, tempat dimana semua pengguna mengolah pekerjaannya, merupakan konsep yang sudah ketinggalan jaman. Model komputer tunggal yang melayani seluruh tugas-tugas komputasi suatu organisasi telah diganti oleh sekumpulan komputer berjumlah banyak yang terpisah-pisah tetapi saling berhubungan dalam melaksanakan tugasnya. Sistem seperti ini disebut sebagai Jaringan Komputer (Computer Network) .

Apa jaringan komputer itu dan apa manfaatnya?

Jaringan Komputer dapat diartikan sebagai suatu himpunan interkoneksi sejumlah komputer otonom. Dua buah komputer dikatakan membentuk suatu network bila keduanya dapat saling bertukar informasi. Pembatasan istilah otonom disini adalah untuk membedakan dengan sistem master/slave. Bila sebuah komputer dapat membuat komputer lainnya aktif atau tidak aktif dan mengontrolnya, maka komputer komputer tersebut tidak otonom. Sebuah sistem dengan unit pengendali (control unit) dan sejumlah komputer lain yang merupakan slave bukanlah suatu jaringan; komputer besar dengan remote printer dan terminalpun bukanlah suatu jaringan.

Manfaat Jaringan

Secara umum, jaringan mempunyai beberapa manfaat yang lebih dibandingkan dengan komputer yang berdiri sendiri dan dunia usaha telah pula mengakui bahwa akses ke teknologi informasi modern selalu memiliki keunggulan kompetitif dibandingkan pesaing yang terbatas dalam bidang teknologi.

Jaringan memungkinkan manajemen sumber daya lebih efisien. Misalnya, banyak pengguna dapat saling berbagi printer tunggal dengan kualitas tinggi, dibandingkan memakai printer kualitas rendah di masing-masing meja kerja. Selain itu, lisensi perangkat lunak jaringan dapat lebih murah dibandingkan lisensi stand-alone terpisah untuk jumlah pengguna sama.

Jaringan membantu mempertahankan informasi agar tetap andal dan up-to-date. Sistem penyimpanan data terpusat yang dikelola dengan baik memungkinkan banyak pengguna mengaskses data dari berbagai lokasi yang berbeda, dan membatasi akses ke data sewaktu sedang diproses.

Jaringan membantu mempercepat proses berbagi data (data sharing). Transfer data pada jaringan selalu lebih cepat dibandingkan sarana berbagi data lainnya yang bukan jaringan.

Jaringan memungkinkan kelompok-kerja berkomunikasi dengan lebih efisien. Surat dan penyampaian pesan elektronik merupakan substansi sebagian besar sistem jaringan, disamping sistem penjadwalan, pemantauan proyek, konferensi online dan groupware, dimana semuanya membantu team bekerja lebih produktif.

Jaringan membantu usaha dalam melayani klien mereka secara lebih efektif. Akses jarak-jauh ke data terpusat memungkinkan karyawan dapat melayani klien di lapangan dan klien dapat langsung berkomunikasi dengan pemasok.

Ada tiga tipe jaringan yang umum yang digunakan antara lain :

- Jaringan WorkGroup,

- Janringan Lan, dan

- Jaringan Wan

Jaringan Workgroup

Jaringan ini terdiri dari beberapa unit komputer yang dihubungkan dengan menggunakan Network Interface Card atau yang biasa disebut dengan Local Area Network Card, serta dengan menggunakan kabel BNC maupun UTP. Semua unit komputer yang terhubung dapat mengakses data dari unit komputer lainnya dan juga dapat melakukan print document pada printer yang terhubung dengan unit komputer lainnya.

Keuntungan Jaringan Workgroup.

· Pertukaran file dapat dilakukan dengan mudah (File Sharing).

· Pemakaian printer dapat dilakukan oleh semua unit komputer (Printer Sharing).

· Akses data dari/ke unit komputer lain dapat di batasi dengan tingkat sekuritas pada password yang diberikan.

· Komunikasi antar karyawan dapat dilakukan dengan menggunakan E-Mail & Chat.

· Bila salah satu unit komputer terhubung dengan modem, maka semua atau sebagian unit komputer pada jaringan ini dapat mengakses ke jaringan Internet atau mengirimkan fax melalui 1 modem.



clip_image002[1]

Jaringan LAN

LAN (Local Area Network) adalah suatu kumpulan komputer, dimana terdapat beberapa unit komputer (client) dan 1 unit komputer untuk bank data (server). Antara masing-masing client maupun antara client dan server dapat saling bertukar file maupun saling menggunakan printer yang terhubung pada unit-unit komputer yang terhubung pada jaringan LAN.

Berdasarkan kabel yang digunakan ,ada dua cara membuat jaringan LAN, yaitu dengan kabel BNC dan kabel UTP.

Keuntungan Jaringan LAN.

· Pertukaran file dapat dilakukan dengan mudah (File Sharing).

· Pemakaian printer dapat dilakukan oleh semua client (Printer Sharing).

· File-file data dapat disimpan pada server, sehingga data dapat diakses dari semua client menurut otorisasi sekuritas dari semua karyawan, yang dapat dibuat berdasarkan struktur organisasi perusahaan sehingga keamanan data terjamin.

· File data yang keluar/masuk dari/ke server dapat di kontrol.

· Proses backup data menjadi lebih mudah dan cepat.

· Resiko kehilangan data oleh virus komputer menjadi sangat kecil sekali.

· Komunikasi antar karyawan dapat dilakukan dengan menggunakan E-Mail & Chat.

· Bila salah satu client/server terhubung dengan modem, maka semua atau sebagian komputer pada jaringan LAN dapat mengakses ke jaringan Internet atau mengirimkan fax melalui 1 modem.



clip_image004[1]


clip_image006

Jaringan WAN

WAN (Wide Area Network) adalah kumpulan dari LAN dan/atau Workgroup yang dihubungkan dengan menggunakan alat komunikasi modem dan jaringan Internet, dari/ke kantor pusat dan kantor cabang, maupun antar kantor cabang. Dengan sistem jaringan ini, pertukaran data antar kantor dapat dilakukan dengan cepat serta dengan biaya yang relatif murah. Sistem jaringan ini dapat menggunakan jaringan Internet yang sudah ada, untuk menghubungkan antara kantor pusat dan kantor cabang atau dengan PC Stand Alone/Notebook yang berada di lain kota ataupun negara.

Keuntungan Jaringan WAN.

· Server kantor pusat dapat berfungsi sebagai bank data dari kantor cabang.

· Komunikasi antar kantor dapat menggunakan E-Mail & Chat.

· Dokumen/File yang biasanya dikirimkan melalui fax ataupun paket pos, dapat dikirim melalui E-mail dan Transfer file dari/ke kantor pusat dan kantor cabang dengan biaya yang relatif murah dan dalam jangka waktu yang sangat cepat.

· Pooling Data dan Updating Data antar kantor dapat dilakukan setiap hari pada waktu yang ditentukan.

Konsep Jaringan WAN

Untuk mengoneksikan jaringan WAN kita harus menggunakan alat khusus yang bekerja sebgai pusat layanan, misalnya satelit VSAT. VSAT merupakan jaringan atau sistem komunikasi satelit yang terdiri atas sejumlah stasiun remote (terminal VSAT) dengan menggunakan antena parabola berdiameter lebih kecil dibandingkan dengan komunikasi satelit lainnya, menggunakan sebuah atau sebagian transponder satelit sebagai pengulang (repeater) dengan didukung peralatan pada stasiun dan sebuah stasiun bumi utama.

WAN merupakan kumpulan dari beberapa LAN yang digabungkan menjadi suatu jaringan baru. Di sini VSAT berperan sebagai media penghubung antara suatu jaringan LAN. Jadi setiap jaringan LAN merupakan stasiun terminal. WAN mencakup daerah geografis yang luas, seringkali mencakup sebuah negara atau benua. Pada sebagian besar WAN, jaringannya terdiri dari dua komponen : kabel transmisi dan element switching. Kabel transmisi memindahkan bit-bit dari satu mesin ke mesin lainnya. Element switching adalah komputer khusus yang dipakai untuk menghubungkan dua kabel transmisi atau lebih.

Pada sistem WAN dengan media VSAT maka selain server pada tiap jaringan LAN-nya masih ada server lain yang lebih besar yang berada pada stasiun Hub. Server ini akan mengontrol komunikasi antar terminal VSAT yang berada di bawahnya. Server yang berada pada stasiun terminal hanya menampung data dari workstation-workstation yang ada di bawahnya.
Sistem kerja dari WAN adalah seperti halnya jaringan LAN hanya jika diinginkan transfer data dari user di terminal VSAT yang lain maka server yang berada pada terminal VSAT tersebut akan menghubungi stasiun Hub dan stasiun Hub akan menghubungkan dengan terminal VSAT yang diinginkan sehingga transfer data yang diinginkan dapat terjadi. Jadi jika user yang diinginkan dihubungi hanya berada pada terminal VSAT-nya sendiri maka hubungan ke stasiun Hub tidak dilakukan.

Selain digunakan untuk transfer data jaringan VSAT pada konfigurasi WAN juga dapat digunakan untuk transfer video maupun voice. Jadi terminal workstasiunnyapun tidak harus menggunakan komputer, tetapi bisa menggunakan mesin fax atau yang lainnya. Konfigurasi tersebut juga mempunyai bit rate yang cukup tinggi untuk transmisi datanya, selain itu kerahasian data terjamin pula.

Walaupun banyak manfaatnya sistem WAN ini akan menjadi tidak efektif jika penggunaannya hanya di bawah jumlah 100. Jika penggunaannya lebih dari 100 maka sitem tersebut menjadi efektif dan handal. Dalam perkembangan WAN, jika jaringan LAN semakin banyak dan user (penggunanya) berada di seluruh belahan dunia maka sistem tersebut dinamakan Internet.

Insfrakstruktur Jaringan WAN

Seperti LAN (Local Area Network), Terdapat sejumlah perangkat yang melewatkan aliran informasi data dalam sebuah WAN. Penggabungan perangkat tersebut akan menciptakan infrastruktur WAN. Perangkat-perangkat tersebut adalah :
• Router
• ATM Switch
• Modem and CSU/DSU
• Communication Server
• Multiplexer
• X.25/Frame Relay Switches
Router
Router adalah peningkatan kemampuan dari bridge. Router mampu menunjukkan rute/jalur (route) dan memfilter informasi pada jaringan yang berbeda. Beberapa router mampu secara otomatis mendeteksi masalah dan mengalihkan jalur informasi dari area yang bermasalah.
Switch ATM
Switch ATM menyediakan transfer data berkecepatan tinggi antara LAN dan WAN.
Modem (modulator / demodulator)
Modem mengkonversi sinyal digital dan analog. Pada pengirim, modem mengkonversi sinyal digital ke dalam bentuk yang sesuai dengan teknologi transmisi untuk dilewatkan melalui fasilitas komunikas analog atau jaringan telepon (public telephone line). Di sisi penerima, modem mengkonversi sinyal ke format digital kembali.
CSU/DSU (Channel Service Unit / Data Service Unit)

CSU/DSU sama seperti modem, hanya saja CSU/DSU mengirim data dalam format digital melalui jaringan telephone digital. CSU/DSU biasanya berupa kotak fisik yang merupakan dua unit yang terpisah : CSU atau DSU.
Multiplexer
Sebuah Multiplexer mentransmisikan gabungan beberapa sinyal melalui sebuah sirkit (circuit). Multiplexer dapat mentransfer beberapa data secara simultan (terus-menerus), seperti video, sound, text, dan lain-lain.
Communication Server
Communication Server adalah server khusus “dial in/out� bagi pengguna untuk dapat melakukan dial dari lokasi remote sehingga dapat terhubung ke LAN.
Switch X.25 / Frame Relay
Switch X.25 dan Frame Relay menghubungkan data lokal/private melalui jaringan data, mengunakan sinyal digital. Unit ini sama dengan switch ATM, tetapi kecepatan transfer datanya lebih rendah dibanding dengan ATM.

JARINGAN TANPA KABEL

Komputer mobile seperti komputer notebook dan personal digital assistant (PDA), merupakan cabang industri komputer yang paling cepat pertumbuhannya. Banyak pemilik jenis komputer tersebut yang sebenarnya telah memiliki mesin-mesin desktop yang terpasang pada LAN atau WAN tetapi karena koneksi kabel tidaklah mungkin dibuat di dalam mobil atau pesawat terbang, maka banyak yang tertarik untuk memiliki komputer dengan jaringan tanpa kabel ini.

Jaringan tanpa kabel mempunyai berbagai manfaat, yang telah umum dikenal adalah kantor portable. Orang yang sedang dalam perjalanan seringkali ingin menggunakan peralatan elektronik portable-nya untuk mengirim atau menerima telepon, fax, e-mail, membaca fail jarak jauh login ke mesin jarak jauh, dan sebagainya dan juga ingin melakukan hal-hal tersebut dimana saja, darat, laut, udara. Jaringan tanpa kabel sangat bermanfaat untuk mengatasi masalah-masalah di atas.

Pengantar Frame Relay

Frame Relay adalah protokol WAN yang beroperasi pada layer pertama dan kedua dari model OSI, dan dapat diimplementasikan pada beberapa jenis interface jaringan. Frame relay adalah teknologi komunikasi berkecepatan tinggi yang telah digunakan pada ribuan jaringan di seluruh dunia untuk menghubungkan LAN, SNA, Internet dan bahkan aplikasi suara/voice.clip_image001

Frame relay adalah cara mengirimkan informasi melalui wide area network (WAN) yang membagi informasi menjadi frame atau paket. Masing-masing frame mempunyai alamat yang digunakan oleh jaringan untuk menentukan tujuan. Frame-frame akan melewati switch dalam jaringan frame relay dan dikirimkan melalui “virtual circuit” sampai tujuan.

Fitur Frame Relay

Beberapa fitur frame relay adalah sebagai berikut:

  1. Kecepatan tinggi
  2. Bandwidth Dinamik
  3. Performansi yang baik/ Good Performance
  4. Overhead yang rendah dan kehandalah tinggi (High Reliability)

Perangkat Frame Relay

Sebuah jaringan frame relay terdiri dari “endpoint” (PC, server, komputer host), perangkat akses frame relay (bridge, router, host, frame relay access device/FRAD) dan perangkat jaringan (packet switch, router, multiplexer T1/E1). Perangkat-perangkat tersebut dibagi menjadi dua kategori yang berbeda:

clip_image002

  • DTE: Data Terminating Equipment

DTE adalah node, biasanya milik end-user dan perangkat internetworking. Perangkat DTE ini mencakup “endpoint” dan perangkat akses pada jaringan Frame Relay. DTE yang memulai suatu pertukaran informasi.

  • DCE: Data Communication Equipment

DCE adalah perangkat “internetworking” pengontrol “carrier”. Perangkat-perangkat ini juga mencakup perangkat akses, teatpi terpusat di sekitar perangkat jaringan. DCE merespon pertukaran informasi yang dimulai oleh perangkat DTE.

Virtual Circuit (VC) Frame Relay

Pengantar Virtual Circuit (VC)

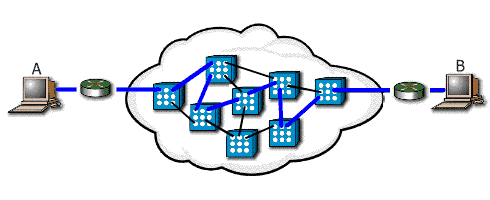

Suatu jaringan frame relay sering digambarkan sebagai awan frame relay (frame relay cloud), karena jaringan frame relay network bukan terdiri dari satu koneksi fisik antara “endpoint” dengan lainnya, melainkan jalur/path logika yang telah didefinisikan dalam jaringan. Jalur ini didasarkan pada konsep virtual circuit (VC). VC adalah dua-arah (two-way), jalur data yang didefinisikan secara software antara dua port yang membentuk saluran khusur (private line) untuk pertukaran informasi dalam jaringan.Terdapat dua tipe virtual circuit (VC):

  • Switched Virtual Circuit (SVC)
  • Permanent Virtual Circuit (PVC)

Switched Virtual Circuit (SVC)

Switched Virtual Circuits (SVC), adalah koneksi sementara yang digunakan ketika terjadi transfer data antar perangkat DTE melewati jaringan Frame Relay. Terdapat empat status pada sebuah SVC:

clip_image003

Empat status pada SVC :

  1. Call setup
  2. Data transfer
  3. Idling
  4. Call termination

Status SVC

Call Setup

clip_image004

Call Setup: Dalam status awal memulai komunikasi, virtual circuit (vc) antar dua perangkat DTE Frame Relay terbentuk.

Data Transfer

clip_image005

Data Transfer: Kemudian, data ditransfer antar perangkat DTE melalui virtual circuit (vc).

Idling

clip_image007

Idling: Pada kondisi “idling”, koneksi masih ada dan terbuka, tetapi transfer data telah berhenti.

Call Termination

clip_image008

Call Termination: Setelah koneksi “idle” untuk beberapa perioda waktu tertentu, koneksi antar dua DTE akan diputus.

Permanent Virtual Circuit (PVC)
clip_image009
PVC adalah jalur/path tetap, oleh karena itu tidak dibentuk berdasarkan permintaan atau berdasarkan “call-by-call”. Walaupun jalur aktual melalui jaringan berdasarkan variasi waktu ke waktu (TDM) tetapi “circuit” dari awal ke tujuan tidak akan berubah. PVC adalah koneksi permanen terus menerus seperti “dedicated point-to-point circuit”.

Perbandingan PVC vs SVC
PVC lebih populer karena menyediakan alternatif yang lebih murah dibandingkan “leased line”. Berbeda dengan SVC, PVC tidak pernah putus (disconnect), oleh karena itu, tidak pernah terdapat status “call setup” dan “termination”. Hanya terdapat 2 status :

  • Data transfer
  • Idling

Format Frame “Frame Relay”
Struktur Frame

Dalam sebuah frame Frame Relay, paket data user tidak berubah, Frame Relay menambahkan header dua-byte pada paket. Struktur frame adalah sebagai berikut:

clip_image010

  • Flags - menandakan awal dan akhir sebuah frame
  • Address - terdiri dari DCLI (data link connection identifier), Extended Address (EA), C/R, dan “Congestion control information”
  • DLCI Value - menunjukkan nilai dari “data link connection identifier”. Terdiri dari 10 bit pertama dari “Address field”/alamat.
  • Extended Address (EA) - menunjukkan panjang dari “Address field”, yang panjangnya 2 bytes.
  • C/R - Bit yang mengikuti byte DLCI dalam “Address field”. Bit C/R tidak didefinisikan saat ini.
  • Congestion Control - Tiga bit yang mengontrol mekanisme pemberitahuan antrian (congestion) Frame Relay.
  • Data - terdiri dari data ter-encapsulasi dari “upper layer” yang panjangnya bervariasi.
  • FCS - (Frame Check Sequence) terdiri dari informasi untuk meyakinkan keutuhan frame.

Pendeteksi Error pada Frame Relay

Frame Relay menerapkan pendeteksi “error” pada saluran transmisi, tetapi Frame Relay tidak memperbaiki “error”. Jika terdeteksi sebuah “error”, frame akan dibuang (discarded) dari saluran transmisi. Proses seperti ini disebut :

Cyclic redundancy check (CRC)

Cyclic redundancy check (CRC) adalah sebuah skema “error-checking” yang mendeteksi dan membuang data yang rusak (corrupted). Fungsi yang memperbaiki error (Error-correction) (seperti pengiriman kembali/retransmission data) diserahkan pada protokol layer yang lebih tinggi (higher-layer).

Implementasi Frame Relay

Frame Relay dapat digunakan untuk jaringan publik dan jaringan “private” perusahaan atau organisasi.

Jaringan Publik

Pada jaringan publik Frame Relay, “Frame Relay switching equipment” (DCE) berlokasi di kantor pusat (central) perusahaan penyedia jaringan telekomunikasi. Pelanggan hanya membayar biaya berdasarkan pemakain jaringan, dan tidak dibebani administrasi dan pemeliharan perangkat jaringan Frame Relay.

Jaringan “Private”

Pada jaringan “private” Frame Relay, administrasi dan pemeliharaan jaringan adalah tanggungjawab perusahaan (private company). Trafik Frame Relay diteruskan melalui “interface” Frame Relay pada jaringan data. Trafik “Non-Frame Relay” diteruskan ke jasa atau aplikasi yang sesuai (seperti “private branch exchange” [PBX] untuk jasa telepon atau untuk aplikasi “video-teleconferencing”).
